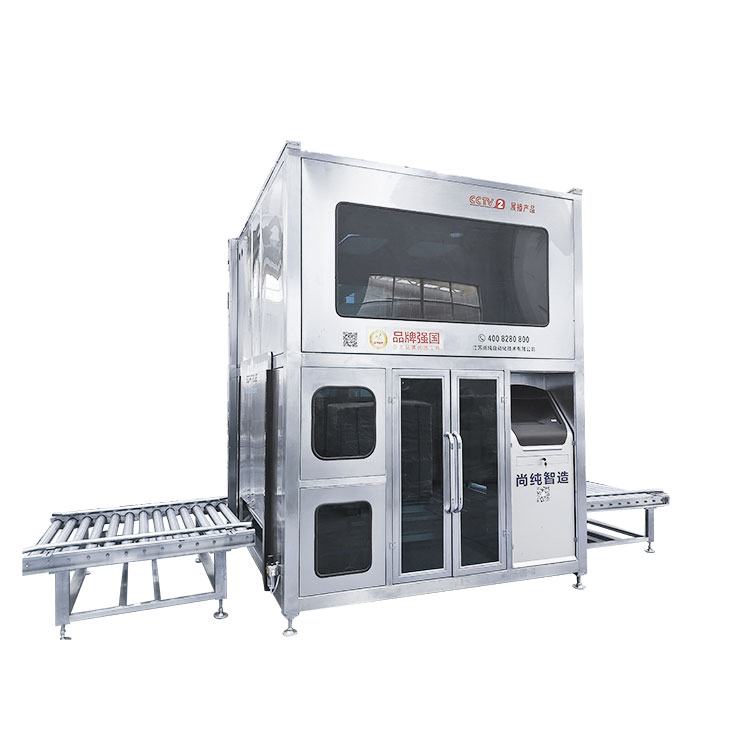

Màquina d'ompliment visual totalment automàtica de 200L 1000L

(L'aspecte de l'equip variarà segons la funció personalitzada o l'actualització tècnica, subjecte a l'objecte físic.)

Somtrue és un fabricant professional, compromès a oferir als clients globals millors productes i serveis. La nostra màquina d'ompliment visual totalment automàtica de 200L 1000L no només té una bona acollida al mercat nacional, sinó que també va guanyar un ampli reconeixement al mercat internacional. Mitjançant esforços incessants i innovació contínua, Somtrue continua millorant el seu nivell tècnic i la seva capacitat de producció per satisfer les creixents necessitats dels clients globals. Creiem que gràcies als esforços i la cooperació d'ambdues parts, crearem un futur millor! Tant si es tracta d'un client existent com d'un nou soci, esperem créixer juntament amb vostè i aconseguir un major èxit i èxit. Afrontem el repte junts, creem més valor per als clients i compartim el desenvolupament i el progrés de la indústria!

Descripció general de la màquina d'ompliment visual totalment automàtica de 200L 1000L:

Un sistema d'envasament intel·ligent especialment dissenyat per a bótes de 200 L en un entorn a prova d'explosions per a envasos de bótes de 200 L (inclosa la safata). Utilitzant la boca de cerca visual, pot adonar-se de l'embalatge automàtic d'un barril de 200 litres d'obertura automàtica, busseig automàtic, ompliment ràpid automàtic, fuites automàtiques, coberta de fil de segellat automàtic i altres processos sencers.

La part principal d'ompliment adopta un marc de protecció ambiental, que pot veure la finestra i mou automàticament la porta dins i fora de la galleda, que pot formar un espai tancat quan s'omple. La part de control elèctric d'aquesta màquina consta d'un controlador programable PLC, mòdul de pesatge, sistema visual, etc., amb una forta capacitat de control i un alt grau d'automatització. Amb la funció de no omplir el barril, no es permet omplir la boca del barril, per evitar el malbaratament i la contaminació dels materials, de manera que la integració electromecànica de la màquina ha estat un rendiment perfecte.

El principi de funcionament del pesatge s'utilitza per controlar la quantitat d'ompliment. El temps d'obertura de la vàlvula d'ompliment està controlat pel controlador programable PLC i el material flueix (o es transporta a través de l'alimentació de la bomba) al contenidor. El departament d'ompliment d'aquesta màquina realitza un ompliment ràpid i un farcit lent mitjançant una canonada doble gruixuda i fina, i el flux d'ompliment lent és ajustable. En el moment inicial d'ompliment, la doble canonada s'obre al mateix temps. Després del període d'ompliment, el cilindre de busseig puja a la posició de la boca del barril, es tanca la canonada bruta i la canonada fina continua omplint-se lentament fins al volum d'ompliment global establert. La tapa de centrifugació automàtica es realitza al final de l'ompliment.

L'equip disposa d'un sistema de pesatge i retroalimentació, que pot configurar i ajustar el volum d'ompliment ràpid i lent.

La pantalla tàctil pot mostrar simultàniament l'hora actual, l'estat de funcionament de l'equip, el pes d'ompliment, la sortida acumulada i altres funcions.

L'equip té les funcions de mecanisme d'alarma, visualització d'errors i esquema de processament ràpid.

La línia d'ompliment té la funció de protecció d'enclavament, l'ompliment s'atura automàticament i l'ompliment automàticament quan l'ompliment està al seu lloc.

Aquesta màquina està equipada amb tota la coberta, l'únic costat de la galleda està obert, manté la ventilació natural; la resta és d'estructura tancada, amb finestres, i equipat amb petita ventilació per al control manual.

Aquesta màquina té una coberta totalment tancada, amb interfície de pressurització, pot microcarregar l'equip, reduir el gas extern a l'equip.

Paràmetres tècnics principals:

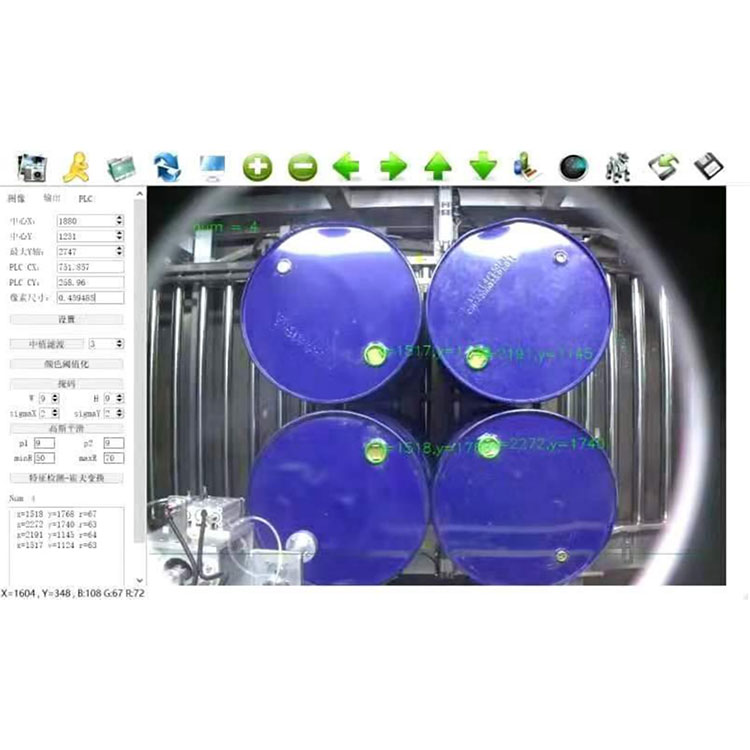

Sistema de posicionament visual

Visió: utilitzant una càmera intel·ligent industrial, carregada a la caixa de la màquina d'aïllament d'explosió visual per funcionar. Des de la càmera intel·ligent i el sistema de moviment de coordenades de control PLC apunten la pistola d'ompliment al port del canó. Sistema de moviment de coordenades 3 D: sistema de guia guia i motor de desacceleració a prova d'explosions.

Funció principal:

Cerca automàtica: posicionament visual, cerca del sistema de moviment de coordenades, ompliment de gota de pistola.

Ompliment quantitatiu automàtic de doble velocitat ràpid i lent: per garantir la precisió d'ompliment i la capacitat de producció;

Forma d'ompliment: omplir sobre o sota el nivell del líquid;

La vàlvula de base pneumàtica sempre està ben oberta, afegiu lentament el límit de flux frontal, alentiu el cabal de la sortida de la pistola d'ompliment;

Disseny de la tassa de líquid: minimitzar les fuites de líquid residual després de la perfusió;

Ompliment quantitatiu automàtic i manual: operació i manteniment fàcils;

Funció de pelat automàtic: supera la influència dels factors de pes inconsistents del contenidor d'ompliment sobre la precisió;

Punt de valor ajustable-ompliment quantitatiu adaptat a múltiples rangs de pes;

Diagnòstic automàtic, alarma d'error: millora la fiabilitat del treball del sistema;

Cubeta de bloqueig de seguretat al seu lloc, pistola de polvorització cap avall; omplir el retorn del canó superior de la pistola;

Control d'autobloqueig: prova el broquet abans d'omplir;

Emmagatzematge de la configuració del producte: pot emmagatzemar fins a una varietat de valors establerts de pes de productes diferents i paràmetres de perfusió relacionats;

Detecció de tolerància: detecció automàtica de l'error d'ompliment;

Pantalla tàctil: interfície xinesa, configuració intuïtiva i còmoda.

Alerta d'alarma: precisa fins al punt de fallada.

Sistema de control automàtic

Tota la línia es compon de múltiples sistemes PLC, que es poden controlar de manera independent i enclavar-se entre si. Té les funcions d'autoinspecció del sistema, alarma de visualització d'errors, precisió, velocitat, sortida, etc. Cada sistema té la seva pròpia interfície home-màquina i tots els paràmetres es poden operar a la interfície home-màquina. Proporcioneu un diagrama de flux i un diagrama lògic detallats del procés de control de canonades.

Pot emmagatzemar el tipus de material d'ompliment, el lot de quantitat, la data, el pes per barril, el temps d'emmagatzematge i altres funcions d'enregistrament

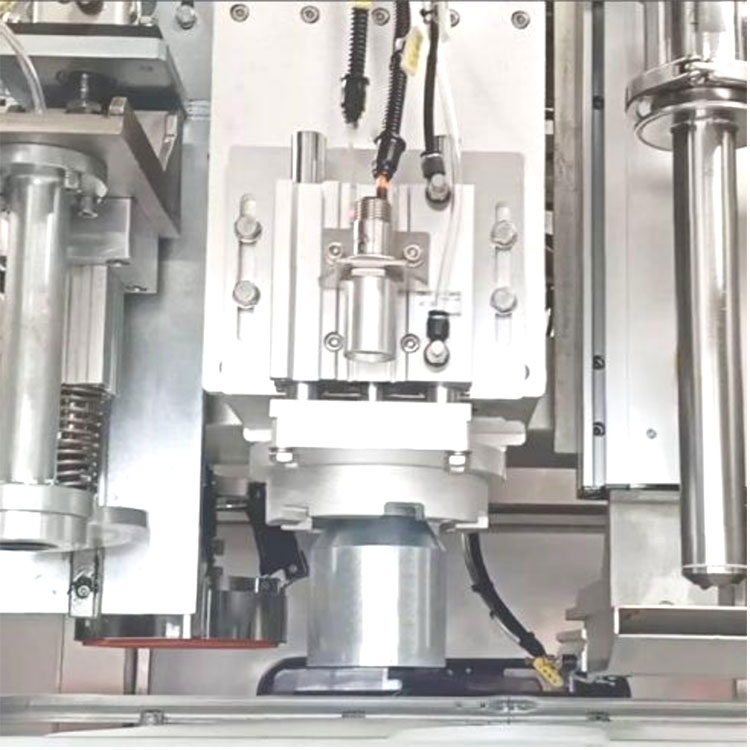

Sistema d'ompliment i sistema de tap obert

Capçal de la pistola d'ompliment: en forma de bloqueig extern, es submergirà automàticament a la boca del canó (part inferior del canó) durant l'ompliment i s'elevarà automàticament després de l'ompliment. El capçal de la pistola d'ompliment és un disseny buit i el material es pot purgar després de tancar el cap de la pistola per evitar esquitxades de material.

La part inferior del capçal de la pistola d'ompliment està proveïda d'una placa de líquid que s'estén del cilindre. Després de l'ompliment, el capçal d'ompliment s'eleva i la placa de drenatge s'estén per evitar que el material contamini el cos de la línia d'embalatge i transport. El disc de connexió líquid està dissenyat per al desmuntatge a mà alçada, que es pot desmuntar sense eines i és convenient per a la neteja.

Tapa oberta, part de la coberta giratòria: utilitzant la tecnologia patentada de l'empresa, pot empaquetar el capçal giratori de la coberta i la superfície del canó vertical, i pot ser llisa, fàcil d'obrir la coberta i girar la coberta, no danyar la coberta, no fer mal a la coberta , el grau de segellat de la coberta hermètica és alt.

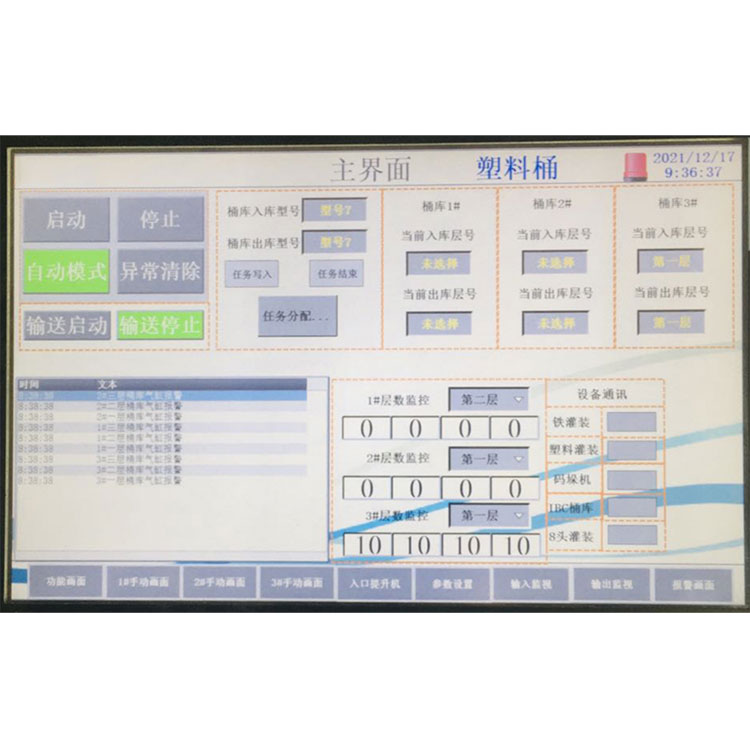

Pantalla tàctil i sistema de pesatge

Configuració i funcionament dels paràmetres d'ompliment de material mitjançant l'operació de la pantalla tàctil, senzilla i intuïtiva, i amb visualització de temperatura, diagnòstic d'errors i alarma, funció ràpida. Té la funció de programa d'emmagatzematge de memòria, pot emmagatzemar diversos conjunts de paràmetres i pot veure dades històriques. Pot calcular automàticament la desviació de mesura i es pot anomenar per a diferents programes, canviar diferents especificacions o canviar la capacitat de producció, només cal ajustar diferents paràmetres, pot millorar l'eficiència del treball. El sistema de pesatge adopta el famós sensor de la marca nord-americana per garantir la precisió d'ompliment. A més, el sistema té la funció de protecció del petroli i el sensor és convenient per instal·lar, treure i reparar.

La taula d'escala té una funció protectora, quan el cap del canó de la pistola, el cap de la pistola torna automàticament. I protegit amb el màxim temps d'ompliment.

enclavament de seguretat

Enclavament de seguretat al lloc d'alimentació:

Instal·leu el botó número 1 i 2 a l'alimentació. Quan la safata es col·loca i es transporta a la part superior, premeu el botó # 1, i després la línia de muntatge porta la marca No.1 i lliura la safata a l'equip d'ompliment número 1.

Un cop més, quan la safata estigui col·locada i transportada a la safata, premeu el botó No.2. A continuació, la línia de muntatge porta la marca núm.2 i lliura la safata a l'equip d'ompliment núm.2.

Quan el núm. El farciment 1 es descarrega, la línia de muntatge portarà la marca de finalització número 1 i no anirà a l'equip d'ompliment número 2 a la següent estació.

Enclavament de seguretat d'ompliment:

Satety  sort:

Quan s'obri la porta de seguretat, posa en pausa l'acció actual;

Després de tancar la porta de seguretat, s'elimina el control d'accés anormal i l'ompliment continua per completar el funcionament normal.

Enclavament de busseig:

Fora de la boca de la galleda d'ompliment, es genera una alarma de baixada anormal i el capçal d'ompliment s'eleva a la posició original i es resol mitjançant una intervenció manual.

Ompliment de sobrepès:

Prova d'ompliment de les hores extraordinàries, tota la màquina deixa d'omplir-se, alarma, intervenció manual per resoldre.

Alarma d'obturació d'ompliment

La càmera pren una alarma anormal

Alarma de material entrant i sortint anormal
